물재생과정
수처리과정
| 시설명 | 주요기능 | 주요설비 |
|---|---|---|
| 침사지 | 유입되는 하수의 모래, 흙 및 이물질(비닐, 협잡물등)을 제거해준다 | 침사지, 침사인양기, 스크린, 협잡물제거기 |
| 유입펌프장 | 수처리하기에 적당한 높이까지 하수를 끌어올려 각 침전지에 고루 분배한다. | 유입펌프, 정류벽, 유입유량계 |
| 최초침전지 | 약 두시간 체류하면서 BOD 및 SS를 각각 30~35%정도 제거한다. | 침전지, 스컴분리기, 슬러지수집기, 슬러지이송펌프 |
| 생물반응조 | 미생물을 성장번식시켜 오염물질(유기물 및 질소, 인)을 제거한다. | 교반기, 내부반송펌프, 산기장치, 송풍기 |
| 최종침전지 | 약 3시간 체류하면서 활성슬러지는 침전되어 대부분 생물반응조로 반송되며 일부는 일영슬러지로 농축설비로 보내진다. | 침전지, 슬러지수집기, 반송펌프, 잉여슬러지펌프 |
| 종인(3차)처리시설 | 부영양화 영향인자인 인(P)을 제거하기 위한 시설로 약품처리로 제거한다. | 약품투입설비, 섬유디스크필터, 급속혼화조, 완속혼화조 |
| 소독시설 | 방류수를 소독하여 병원성미생물을 제거하여 위생적 안정성을 높인다. | 약품투입설비 |
| 방류펌프장 | 모든처리를 거친 처리수를 방류시킨다. | 방류펌프 |

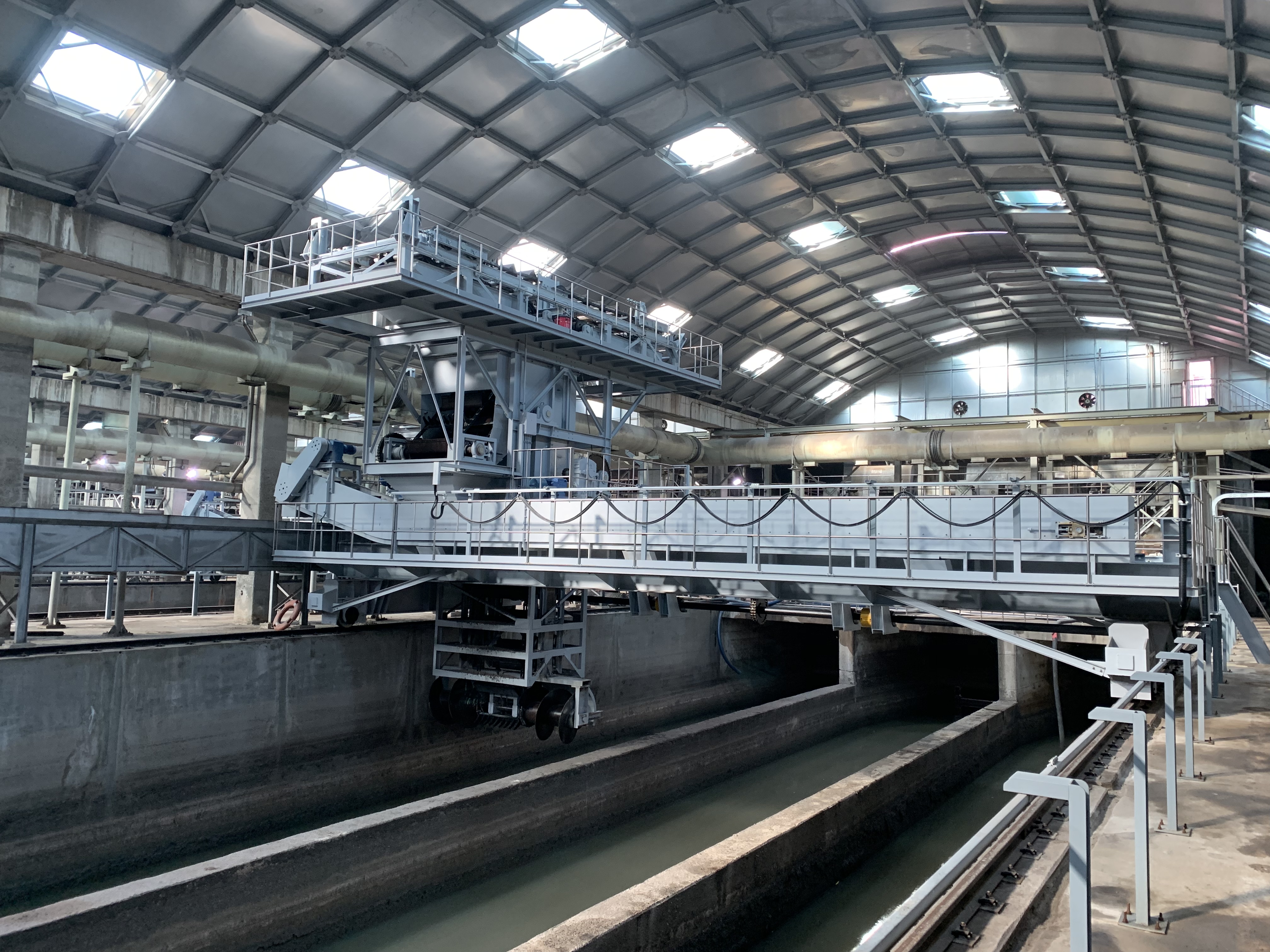

침사지
| 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 | |
|---|---|---|---|---|---|
| 제1처리장 | 침사지 | W4.0 x :L30.0 x H4m | - | 지 | 9 |
| 조목 스크린 | W2.5 × : H5.5 눈폭 75㎜ | - | 대 | 9 | |
| 침사 인양기 | V버켓 더블체인,10㎥/h(6개수로)r | 18.8 | 대 | 3 | |
| 세목 스크린 | W2.5 × : L5.5, 눈폭25㎜ | 1.5 | 대 | 6 | |
| 3 | |||||
| 제2처리장 | 침사지 | W4m×H6.5m | - | 대 | 9 |
| 조목 스크린 | W2,500mm×H5,900mm (BAR간격 75mm) |
- | 대 | 9 | |
| 협잡물 제거기 | 조목스크린용(와이어로프 구동식) | - | 대 | 2 | |
| 세목 스크린 | W2,500mm×H6,000mm(BAR간격 25mm) | - | 대 | 9 | |
| 침사 인양기 | V - 버켓 더블체인 콘베이어형 | - | 대 | 9 |
유입펌프장
| 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 | |
|---|---|---|---|---|---|
| 제1처리장 | 침사지 | 95㎥/분×Ø900㎜×14.0m | - | 대 | 2 |
| 160㎥/분× Ø 1,200㎜×14.0m | 500 | 대 | 4 | ||
| 320㎥/분× Ø 1,500㎜×14.0m | 1,000 | 대 | 2 | ||
| 유입용 엔진펌프 | 압축사류 | ||||
| 320㎥/분× Ø 1,500㎜ | 1500ps | 대 | 2 | ||
| 제2처리장 | 유입펌프 (오수용) |
- Ø1,200mm×190㎥/분×14.0m×650KW (모타구동) |
- | 대 | 4 |
| - Ø 900mm×95㎥/분×14.0m×350KW (모타구동) |
- | 대 | 2 | ||
| 유입펌프 (유수용) |
- Ø1,300mm×240㎥/분×13.0m×750KW (모타구동) |
- | 대 | 2 | |
| - Ø1,350mm×240㎥/분×13.0m×1,100PS (엔진구동) |
- | 대 | 2 |

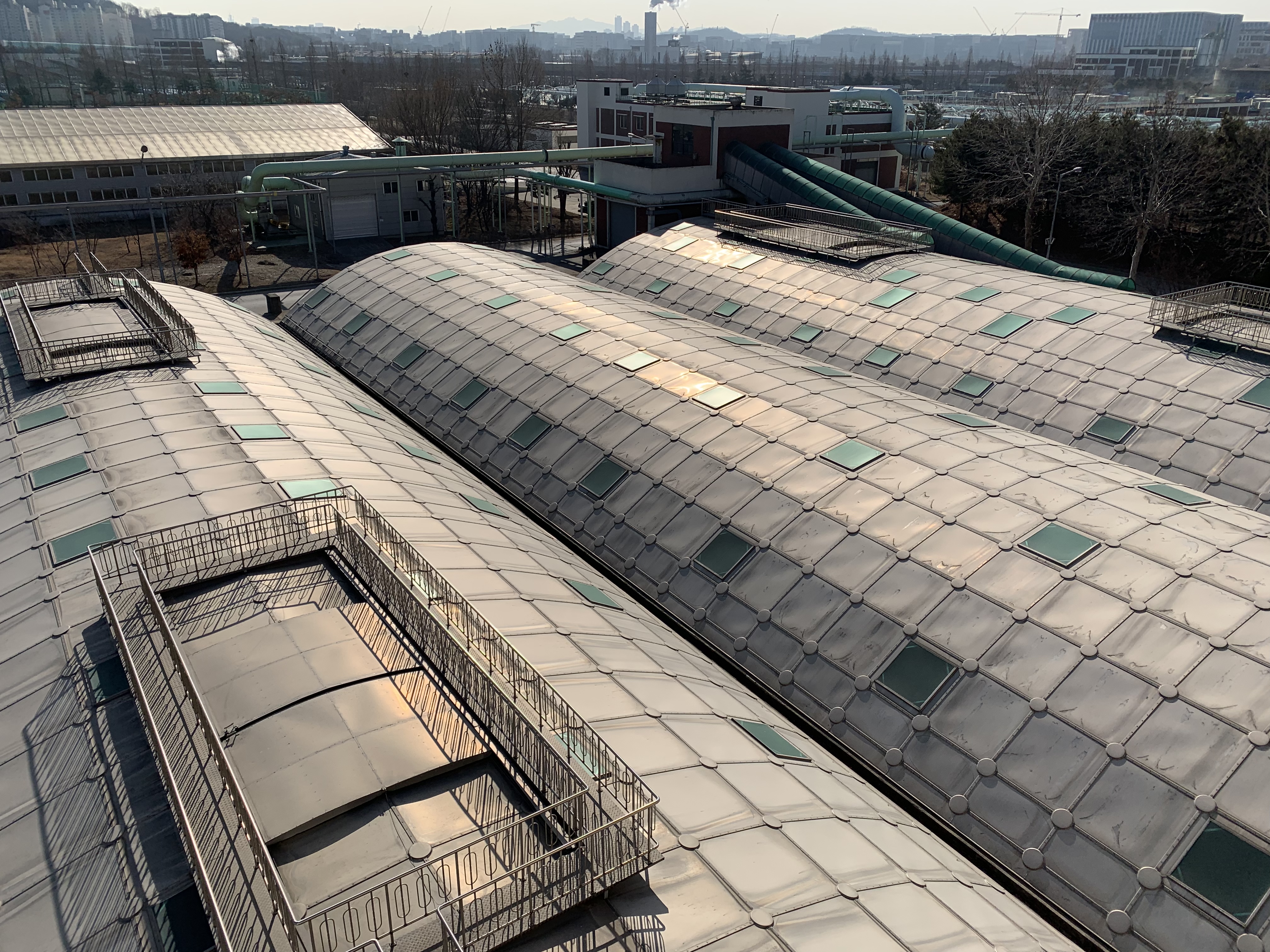

최초침전지
| 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 | |
|---|---|---|---|---|---|
| 제1처리장 | 최초 침전지 | W11.2 × L53.0 × H3.0m | - | 지 | 32 |
| 초침스컴 분리기 | 전동식 헬리컬 스키머 | 0.75 | 대 | 32 | |
| 초침슬러지 수집기 | 체인플라이트형 (W5.6m× H4m × L48m)×2 |
0.75 | 대 | 32 | |
| 초침슬러지 이송펌프 |
스프르트형 자흡식 Φ200㎜×3.0㎥/분 |
22 | 대 | 16 | |
| 제2처리장 | 침전지 | W11.0m×L53m×H3m | - | 지 | 48 |
| 슬러지 수집기 | 더블체인 플라이트식 수집기 | - | 대 | 48 | |
| 생슬러지 펌프 | φ100mm×0.8㎥/분×13m×5.5KW | - | 대 | 27 | |
| 스컴스키머 | 전동식헬리컬 스키머(2수로 1구동) | - | 대 | 48 | |
| 생슬러지 인발벨브 |
전동식무폐쇄형밸브 φ150mm×0.4KW | - | 대 | 96 |
생물반응조
| 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 | |
|---|---|---|---|---|---|
| #1 | 포기조 | W22’8m×L78m×H6m | - | 지 | 16 |
| #2 | 포기조 | W11m×L41m×H11m | - | 지 | 48 |
| #1 | 송풍기 | 다단터보 Φ600㎜×360㎥/분 × 6500㎜Aq |
550 | 대 | 9 |
| 송풍기 | 단단터보 Ø600㎜×350㎥/분×700㎜AG |
450 | 대 | 2 | |
| #2 | 송풍기 | 단단터보 Ø500㎜×330㎥/분×6300㎜AG |
550 | 대 | 5 |
| 단단터보 Ø400㎜×165㎥/분×6300㎜AG |
250 | 대 | 2 | ||
| 단단터보 Ø500㎜×360㎥/분×6500㎜AG |
550 | 대 | 2 | ||
| 단단터보 Ø500㎜×330㎥/분×6800㎜AG |
450 | 대 | 4 | ||
| 단단터보 Ø500㎜×330㎥/분×6300㎜AG |
450 | 대 | 3 |
최종침전지
| 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 | |
|---|---|---|---|---|---|
| 제1처리장 | 종침슬러지 수집기 |
주행사이폰식12m × 75m | - | 대 | 4 |
| 7.625 | 대 | 32 | |||
| 반송슬러지 펌프 |
횡축무폐쇄형펌프 Φ300㎜×9㎥/분 |
37 | 대 | 34 | |
| 내부반송펌프 | 수중프로펠러형 40㎥/min×H1.0m |
37 | 대 | 11 | |
| 잉여슬러지 펌프 |
횡축무폐쇄형펌프 Φ150㎜×2.5㎥/분 |
15 | 대 | 16 | |
| 제2처리장 | 침전지 | W10m×L42m×H3.5m | - | 대 | 96 |
| 슬러지 수집기 | 더블체인플라이트식 수집기(1지 2수로 1구동) |
- | 대 | 96 | |
| 반송슬러지 펌프 |
φ300mm×8㎥/분×8m×30KW | - | 대 | 48 | |
| 내부반송펌프 | φ350mm×16㎥/분×8m×45KW | - | 대 | 12 | |
| 잉여슬러지 펌프 |
φ150mm×2㎥/분×14m×15KW | - | 대 | 26 |
소독시설
| 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 |
|---|---|---|---|---|
| 약품저장탱크 | FRP제 원통형 20㎥ | - | 대 | 3 |
| 약품보조탱크 | PE제 원통형 2㎥ | - | 대 | 1 |
| 약통주입펌프 | 0.41~0.82L/분, 50kgf/㎠ | 0.75 | 4 | |
| 약품이송펌프 | 120~135L/분×H3m | 0.75 | 대 | 2 |
| 내산전동밸브 | 전동 PVC 볼밸브 50A | 0.4 | 대 | 1 |
| 공급유량계 | 전자식 | - | 대 | 3 |
방류펌프장
| 구분 | 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 |
|---|---|---|---|---|---|
| 방류동 | 입축사류펌프 | 입축사류펌프 21,6000㎥/hr×320rpm×H7m |
- | 대 | 6 |
| 엔진펌프 | 엔진 840PS×21,600㎥/hr×750rpm |
- | 대 | 6 |
슬러지처리
| 시설명 | 주요기능 | 주요설비 |
|---|---|---|
| 농축설비 | 하수슬러지의 부피감소를 통하여 소화조의 용적부하를 감소시키는 전처리 시설이다. | GBT, 원심농축기, 가압부상녹축조, 상압부상농축조 |
| 소화조 | 슬러지를 혐기성 소화하여 감량화, 안정화함과 동시에 부산물인 소화가스(메탄)를 생성하여 대체 에너지로 활용하고 있다. | 가스블로워, 폐열회수장치, 가온보일러 |
| 탈수설비 | 소화슬러지의 함수율을 낮춰 감량화하는 시설로 함수율 80%이하의 고체형태가 된다. | 원심탈수기, 연압식탈수기 |
| 슬러지처리시설(소각) | 슬러지를 건조시킨 후 800℃로 소각하여 처리하는 시설이다. | 유동상소각로, 대기오염방지시설, 슬러지건조설비 |
| 슬러지처리시설(건조) | 함수율 80%의 탈수슬러지를 함수율 10%로 감량하여 처리하는 시설이다. | 건조기, 증기보일러, SCR설비, 건조슬러지저장소 |
농축설비
| 구분 | 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 |
|---|---|---|---|---|---|
| 1처리장 농축기동 |
원심농축기 | Screw decanter형, 90㎥/hr | 90 30 |
6 | |
| 중력식농축기 | GBT, 80㎥/hr | 15 | 대 | 2 | |
| 중력식농축기 | GBT, 45㎥/hr | - | 대 | 1 | |
| 이송펌프 | 60㎥/hr×35m | 18 | 대 | 5 | |
| 협잡물분리기 | 회전드럼식 180㎥/hr | - | 대 | 2 | |
| 협잡물분리기 | 슬러지크리너 60㎥/hr | 5 | 대 | 3 | |
| 바이오탈취기(농축기동) | 80㎥/분, 90㎥/분, 100㎥/분 각 1대 | - | 대 | 3 | |
| 음폐수저장소 | 160㎥ | - | 조 | 1 | |
| 바이오탈취기 (음폐수저장소) |
100㎥/분, 반류수구간 400㎥/분 각 1대 | - | 대 | 2 | |
| 2처리장 상압,가압부상 농축조 |
상압부상농축조 | W5m×L20m×H3m | - | 조 | 4 |
| 상부농 부상슬러지 수집기 |
대차이동식드럼형 64㎥/hr | 3.1 | 조 | 4 | |
| 상부농 혼합슬러지 공급펌프 |
원심나선형 2.5㎥/min×12m×150A |
15 | 5 | ||
| 상부농 거품발생장치 |
138㎥/hr | 7.8 | 대 | 4 | |
| 가압부상농축조 | W5m×L20m×H3m | - | 조 | 4 | |
| 가부농 부상슬러지 수집기 |
더블체인플라이트 W5m×L20m |
0.75 | 조 | 4 | |
| 가부농 슬러지 공급펌프 |
횡축무폐쇄형 2.0㎥/min×25m×125A |
30 | 대 | 4 | |
| 가부농 가압수펌프 |
횡축편흡입볼류트 2.2㎥/min×45m×125A |
30 | 대 | 6 | |
| 탈기조 | W6m×L8.5m×H4m | - | 조 | 4 | |
| 원심농축기 | 45㎥/hr | 75 15 |
대 | 2 |
소화조
| 구분 | 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 |
|---|---|---|---|---|---|
| 1처리 | 소화조 | Φ26m×12.5m | - | 조 | 16 |
| 가스교반 블로워 | Φ200㎜×15㎥/min × 11,500㎜Aq | 55 | 대 | 16 | |
| 슬러지 순환펌프 | 무폐쇄볼텍스펌프 Φ150㎜×1.6㎥/min × 28m |
15 | 대 | 16 | |
| 공기 압축기 | 공냉식 오일레스콤프레샤 240ℓ/min×10㎏/㎠ |
2.2 | 대 | 8 | |
| 열교환기 | 전열면적 54㎡ | - | 대 | 8 | |
| 소화슬러지 펌프 | 무폐쇄형 볼텍스펌프 Φ100㎜×1㎥/min × 15m |
7.5 | 대 | 16 | |
| 소화가스 탈황장치 | 습식촉매탈황, 30,000㎥/hr | - | 대 | 2 | |
| 가스저장뱅크 | Φ23.2m×16m, 6,000㎥ | - | 기 | 3 | |
| 2처리장 | 슬러지 혼합조 | W7m×L7m×H4m | - | 조 | 2 |
| 소화조 슬러지 투입펌프 |
φ150mm×0.2㎥/분×20m×19KW | - | 대 | 4 | |
| 소화조 | D28m×H15m(1단 소화) | 조 | 8 | ||
| 소화슬러지 펌프 | 횡축무페쇄형 원심펌프 φ125mm×1.3㎥/분×10m×7.5KW |
- | 대 | 4 | |
| 슬러지 순환펌프 | 횡축 무폐쇄형 원심펌프 φ125mm×1.6㎥/분×34m×30KW |
- | 대 | 12 | |
| 슬러지 가온 열교환기 |
대향류형 2중관식 교환면적 70㎡/조 | - | 대 | 8 | |
| 가스교반 송풍기 | 로타리형 수냉식 φ150mm×15㎥/분×12,000mmAq |
- | 대 | 8 | |
| 소화가스 탈황장치 | 습식촉매탈황, 30,000㎥/hr | - | 대 | 2 | |
| 가스저장탱크 | Φ23.2m×16m, 6,000㎥ | - | 기 | 1 |
탈수설비
| 구분 | 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 |
|---|---|---|---|---|---|
| 1처리장 | 탈수기 | 원심, 30㎥/hr | - | 대 | 4 |
| 탈수기 | 연속압입식, 30㎥/hr | - | 대 | 1 | |
| 바이오탈취기 | 1,400㎥/분 | - | 대 | 1 | |
| 슬러지 저류조 | W6m×L6m×6.5m×180㎥ | - | 지 | 10 | |
| 저류조 교반기 | 입형2단 15㎾×20rpm | 15 | 대 | 10 | |
| 케익호퍼 | 10~15㎥(유압실린더형) | 2.2~3.7 | 대 | 5 | |
| 2처리장 | 탈수기 | 벨트필터프레스형 450㎏DS/hr |
- | 대 | 8 |
| 탈수기 | 원심, 45㎥/hr | - | 대 | 2 | |
| 탈수기 | 원심, 30㎥/hr | - | 대 | 4 | |
| 바이오탈취기 | 800㎥/분, 220㎥/분, 200㎥/분 | - | 대 | 3 | |
| 가온보일러 | 주철제온수 2,500,000㎉/hr |
11 | 대 | 4 | |
| 케익호퍼 | 10㎥(유압실린더형) | 5.5 | 대 | 5 | |
| 슬러지 저류조 | W6m×L6m×6m×180㎥ | - | 지 | 5 | |
| 저류조 교반기 | 입형2단 15㎾×20rpm | 15 | 대 | 5 |
슬러지처리시설(소각)
-
전경
-
목적
하수처리 사업소 내에서 발생하는 하수슬러지를 처리하여 감량 • 무해화 시키고, 소각재는 자원화하며, 주변 지역 대기환경개선 역할 수행
-
효과
-
하수슬러지의 감량·무해화 및 재 이용
- 유기물을 안전한 무기물 소각재로 산화
- 소각재는 자원으로 재 이용
- 매립·해양투기 축소로 국토자원 활용 제고
-
주변지역 환경개선
- 하수슬러지 이송차량 운행에 따른 대기환경오염 우려 불식
- 하수슬러지 이송차량 운행감소에 따른 주변지역 환경개선
-
-
처리시설 규모
슬러지 건조 시설, 슬러지 소각 시설, 대지 면적, 건축 면적의 처리시설 규모 표 슬러지 건조 시설 슬러지 소각 시설 대지 면적 건축 면적 75톤/일×2기(간접 건조식) 90톤/일×1기(유동상식) 3,685㎡ 1,331㎡ -
대기오염물질 배출기준
- Hcl : 15ppm
- CO : 50ppm
- SO2 : 30ppm
- NO2 : 91ppm
- Dust : 20 mg/s㎥
-
슬러지처리시설은 환경친화적 시설입니다.
-
악취
- 건물을 용도별로 밀폐화하고 출입구에 개폐문을 설치하여 내부 원인 물질을 포집, 소각로로 공급 연소하여 무해하게 처리한다.
-
소음
- 소각장 가동 시 부지 경계면에서의 소음을 느낄 수 없을 뿐만 아니라 주거지역에서의 소음은 전혀 없습니다.
-
분진
- 배기가스에 포함된 분진은 백필터에서 99.9% 제거되며 소각재는 발생과 동시에 공기식이송 후 밀폐저장되며, 가습 후 외부반출하므로 누출되는 분진은 전혀 없습니다.
-
수질
- 소각장에서 발생되는 폐수는 하수처리장으로 이송, 최종처리되므로 주변환경에 미치는 영향은 없습니다.
-
-
슬러지처리시설은 에너지 절감형 소각시설입니다.
-
슬러지 소각열을 회수하여 이용합니다.
- 소각열에 의하여 생산된 증기를 이용하여 하수 슬러지를 건조 후 소각시키므로 보조연료 사용량을 최소화 하였습니다.
-
환경오염으로 인한 피해를 감소시킵니다.
- 슬러지 처리방법으로 해양투기를 택할 경우 소내 일시저장, 보관, 차량이송을 함으로서 주변오염, 악취발생이 불가피하므로 슬러지발생 현장에서 즉시 소각시켜 환경오염이 없도록 하였습니다.
- 가정에서 발생된 하수를 처리할 때 발생되는 하수슬러지를 완전소각, 무해화 함으로서 매립에 따른 침출수 발생 문제를 완벽하게 해결하였습니다.
-
소각재의 재이용
- 소각 후 발생되는 비산재는 시멘트의 원료로 재이용합니다.
-
매립장 사용기간이 연장됩니다.
- 하수슬러지의 직매립 금지로 수도권 매립지의 사용기간 연장에 일익을 담당합니다.
-
분뇨처리
| 설비명 | 형식 및 규격 | 동력(KW) | 단위 | 수량 |
|---|---|---|---|---|
| 트럭스케일 | 지중식, 50ton, W3m × L15m | 대 | 2 | |
| 세차설비 | TUNNEL TYPE, 차량직접 이동식 | 48.57 | 대 | 2 |
| 폐기물처리기 | 드럼식, 500㎥/hr | 11 | 대 | 3 |
| 협잡물종합처리기 | 일체형 자동연속식 150㎥/hr |
43.5 | 대 | 6 |
| 컨베이어(협잡물) | 공기압 이송 컨베이어 100ℓ/cycle |
2.2 | 대 | 2 |
| 컨베이어(침사) | 공기압 이송 컨베이어 100ℓ/cycle |
2.2 | 대 | 2 |
| 공기압축기 | 스크류식 공기압축기 5.8㎥/min, 9.9kg/㎠ |
37 | 대 | 4 |
| 협잡물호퍼 침사호퍼 |
STS제 각형 전동개폐식, 20㎥ | 3.75 × 2 3.75 × 2 |
대 | 1 1 |
| 농축기 | 저속 드럼농축기 80㎥/hr | 5.25 | 대 | 5 |
| 부상분리기 | 용존부상 가압순환방식 2,400㎥/일 |
0.8 | 대 | 2 |
